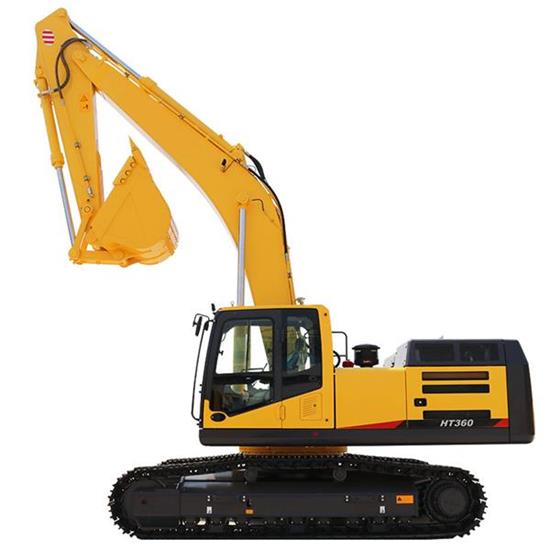

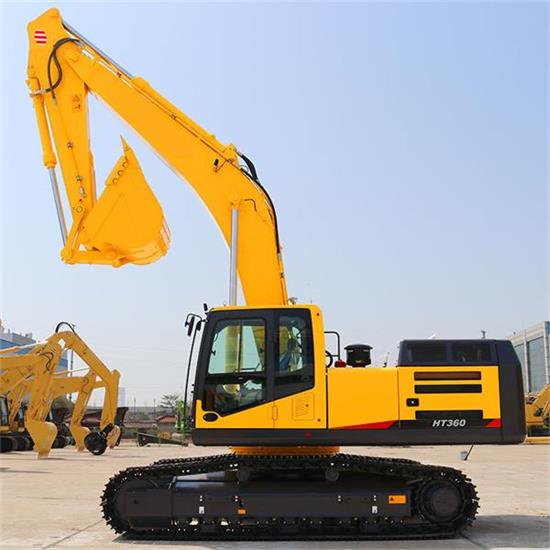

حفارة كبيرة HT360
يبلغ الوزن الإجمالي لمعدات HT360 36 طنًا، مع أبعاد إجمالية مصممة لتحقيق التوازن بين المرونة التشغيلية والاستقرار: الطول الإجمالي 11,187 ملم، العرض الإجمالي 3,190 ملم,ارتفاع الكابينة 3,165 ملم،
تعليمات الحفارة الكبيرة HT360
يبلغ الوزن الإجمالي لمعدات HT360 36 طنًا، مع أبعاد إجمالية مصممة لتحقيق التوازن بين المرونة التشغيلية والاستقرار: الطول الإجمالي 11,187 ملم، والعرض الإجمالي 3,190 ملم، وارتفاع الكابينة 3,165 ملم، والخلوص الأرضي الأدنى 498 ملم، ونصف قطر الدوران الخلفي 3,525 ملم، مما يتيح التكيف مع بيئات العمل المعقدة المتنوعة.
يعمل بمحرك Cummins QSC8.9 الذي يوفر طاقة مقدرة تبلغ 242 كيلو وات عند 2000 دورة في الدقيقة، وهو يقترن بمضخة هيدروليكية K5V160DT (أقصى تدفق: 270×2+30 لتر/دقيقة؛ ضغط التشغيل: 37 ميجا باسكال) للحصول على خرج طاقة قوي وأنظمة هيدروليكية عالية الاستجابة.
أداء تشغيلي متميز: سعة الجرافة 1.6-1.8 متر مكعب، قوة حفر الجرافة 245 كيلو نيوتن، قوة حفر الذراع 185 كيلو نيوتن، أقصى ارتفاع للحفر 10200 مم، أقصى عمق للحفر 7370 مم، أقصى ارتفاع للإغراق 7135 مم، مما يُمكّن من إنجاز أعمال الحفر والتحميل بكفاءة. كما تتميز بقدرة انحدار 35 درجة، وسرعات سير 6.2/4 كم/ساعة، وسرعة دوران 8.2 دورة/دقيقة، مما يجمع بين الكفاءة التشغيلية والتنقلية.
يستخدم نظام الجنزير ألواح جنزير بعرض 600 مم، وطول تلامس أرضي يبلغ 4030 مم، ومقياس مسار يبلغ 2590 مم، مما يوفر ضغطًا أرضيًا يبلغ 70.8 كيلو باسكال لضمان ثبات استثنائي. مُجهز بآلية تشغيل سهلة، مما يجعله مناسبًا تمامًا للتطبيقات المتوسطة إلى الشاقة.
معلمات الحفارة الكبيرة HT360
نموذج:HT360 |
|||
الوزن الإجمالي |
36t |
تتبع طول التأريض |
4030 ملم |
سعة الدلو |
1.6-1.8 متر مكعب |
طول المسار |
4945 ملم |
نموذج المحرك |
كومينز QSC8.9 |
مقياس السكك الحديدية |
2590mm |
القوة المقدرة |
242 كيلو واط/2000 دورة/دقيقة |
عرض المسار |
3190mm |
وقود حجم الخزان |
650 لترًا |
تتبع عرض الحذاء |
600 ملم |
سرعة المشي |
و.2/ساعةكم/ساعة |
عرض القرص الدوار |
2995mm |
سرعة التأرجح |
8.2 دورة في الدقيقة |
المسافة من مركز روتارأيون إلى الطرف الخلفي |
3525mm |
القدرة على التسلق |
35 درجة |
تتبع سمك الأسنان |
30 ملم |
كلكوآخرون قوة الحفر |
245 عقدة |
ارتفاع ثقل الموازنةر |
2627mm |
قوة حفر الذراع |
185 عقدة |
طول التأريض أثناء النقل |
5875 ملم |
الضغط الأرضي |
70.8 كيلو باسكال |
طول الذراع |
3185 ملم |
الجر |
247.8 عقدة |
طول الطفرة |
6470 ملم |
هيدرايسانس نموذج المضخة |
K5V160DT |
أقصى ارتفاع للحفر |
10200 ملم |
ماكس.فلآه معدل |
270*2+30 لتر/دقيقة |
أقصى ارتفاع للتفريغ |
7135mm |
ضغط العمل |
37mpa |
أقصى عمق للحفر |
7370mm |
حجم الخزان الهيدروليكي |
310L |
أقصى عمق للحفر الرأسي |
6380 ملم |
الطول الإجمالي |
11187 ملم |
أقصى عمق للحفر عند الحفر على مستوى 2.5 متر |
7190 ملم |
العرض الكلي |
3190mm |
أقصى مسافة للحفر |
11100 ملم |
الارتفاع الكلير (قمة الطفرة) |
3180 ملم |
أقصى مساحة حفررعلى الأرض |
10910 ملم |
الارتفاع الإجمالي (أعلى الكابينة) |
3165 ملم |
الحد الأدنى لنصف قطر الدوران |
4265 ملم |
الخلوص الأرضي الموازن |
1190 ملم |
أقصى ارتفاع عند أدنى نصف قطر دوران |
8500 ملم |
دقيقةعظيم الخلوص الأرضي |
498 ملم |
نصف قطر دوران الذيلق |
3525mm |
